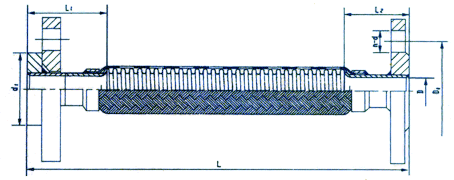

减震可扰软管

公称压力 PN MPa	公称 通径 DN	产品代号	尺寸						供货长度 L mm
			D	D1	n-d	d1	L1	L2
2.5	40	25JRL40A-L	39	110	4-Φ18	85	105	60	300-6000
	50	25JRL50A-L	49	125		100	115	70	350-6000
	65	25JRL65A-L	61	145	8-Φ18	120	125	75	400-6000
	80	25JRL80A-L	75	160		135	130	80
	100	25JRL100A-L	99	190	8-Φ23	160	145	90	500-6000
	125	25JRL125A-L	123	220	8-Φ25	188	155	95	550-6000
	150	25JRL150A-L	149	250		218
	200	25JRL200A-L	198	310	12-Φ25	278	170	110	600-6000
	250	25JRL250A-L	248	370	12-Φ30	332	175
	300	25JRL300A-L	298	430	16-Φ30	390	200	135
1.6	40	16JRL40A-L	39	110	4-Φ18	85	105	60	300-6000
	50	16JRL50A-L	49	125		100	115	70	350-6000
	65	16JRL65A-L	61	145		120	125	75	400-6000
	80	16JRL80A-L	75	160	8-Φ18	135	130	80
	100	16JRL100A-L	99	180		155	145	90	500-6000
	125	16JRL125A-L	123	210		185	155	95	550-6000
	150	16JRL150A-L	149	240	8-Φ23	210
	200	16JRL200A-L	198	295	12-Φ23	265	170	110	600-6000
	250	16JRL250A-L	248	355	12-Φ25	320	175
	300	16JRL300A-L	298	410		375	200	135
	350	16JRL350A-L	348	470	16-Φ25	435	215	150	700-6000
	400	16JRL400A-L	398	525	16-Φ30	485	235	160

注：法兰执行标准JB81、JB83或其它标准。
