风机盘管接头

该产品为尼龙帘布增强的橡胶制品。具有耐高压、弹性好、位移多变、减震降噪好，用于住宅、宾馆等水暖管道及化工防腐管道等场合的施用。

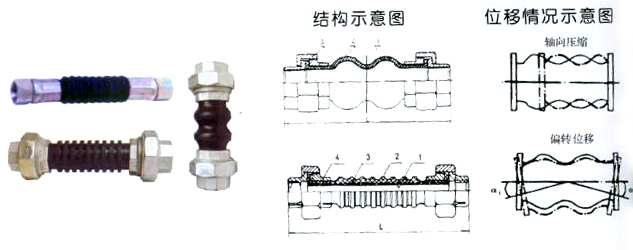

各部分材质

序号 部位 材料 1 内胶层 耐热橡胶 2 外胶层 耐老化橡胶 3 增强层 尼龙帘布 4 螺纹活接头 可锻铸铁

技术条件

工作压力 1.6MPa 爆破压力 4.8MPa 适用温度 -20-115℃ 适用介质 水、热水、空气

主要连接尺寸

公称通径 DN 长度L 轴向压缩 轴向伸长 横向位移 偏转角度 A型 B型 15 180 195 10 5 20 45° 20 200 220 10 5 20 45° 25 220 240 10 5 20 45°

主要连接尺寸

DN大 ×DN小 (mm) 长度 轴向 压缩轴向伸长 径向位移 角向位移 20×15 200 10 5 25 45° 25×20 220 10 5 25 45° 32×25 220 10 5 25 45° 40×32 240 10 5 25 45°
